本實用新型涉及麻豆日逼网站領域，具體涉及一種用於麻豆日逼网站的可調節圓刀機構。

背景技術：

麻豆日逼网站是一種將麻豆免费视频下载分切成多條的機械設備。其中，現有的麻豆日逼网站通常設置有上刀軸和下刀軸，上刀軸和下刀軸上分別裝有圓切刀，圓切刀通過各墊片和定位塊等固定於刀軸上。然而，為了適應不同的分切規格，需要經常調節圓切刀的位置；此時則需要先取放各墊片和定位塊，才可以調節圓切刀的位置，調刀操作費時費力，嚴重影響了生產效率。

技術實現要素：

本實用新型旨在克服現有技術中的上述缺陷，提供一種調刀方便、省時省力的用於麻豆日逼网站的圓刀機構。

為實現上述目的，本實用新型提供一種用於麻豆日逼网站的可調節圓刀機構，包括固定架和轉動連接於固定架的上刀軸和下刀軸，所述下刀軸上設置有下圓切刀和定位塊，所述上刀軸上設置有上圓切刀；所述下圓切刀和上圓切刀可左右移動的安裝於下刀軸和上刀軸上，所述下圓切刀和定位塊的上頂麵高度差為0.5~1mm；所述上刀軸上設置有定位刻度線。

進一步地，所述下圓切刀和上圓切刀通過鎖緊機構固定在下刀軸和上刀軸上，當需要調整圓切刀位置時，隻需要擰鬆螺母後打開圓切刀，並移動圓切刀到所需位置後再擰緊螺母固定即可。

進一步地，所述鎖機構連接處設置有防鬆墊片。

進一步地，所述上圓切刀的底麵緊貼下圓切刀的頂麵。

進一步地，所述上刀軸和下刀軸通過軸承或法蘭與固定架轉動連接，優選為軸承連接。

進一步地，所述定位塊與下刀軸通過螺紋固定連接。

進一步地，所述上刀軸通過傳動齒輪與下刀軸實現同步的反方向轉動。

本實用新型與現有技術相比，具有以下的優點和效果：

1.本實用新型中的圓切刀通過鎖緊螺母固定在刀軸上，當需要調整圓切刀位置時，隻需要擰鬆螺母、打開圓切刀、移動圓切刀到所需位置後再擰緊螺母固定即可，免去了拆裝各墊片和定位塊這些繁雜的操作，使用效率高。

2.本實用新型中的麻豆日逼网站適用於薄膜的分切生產，設置下圓切刀和定位塊的上頂麵高度差為0.5~1mm，此時，定位塊能更好的拉緊固定薄膜麻豆免费视频下载和配合圓切刀的使用，分切效果後，分切後的規格大小一致。

3.上刀軸上設置有定位刻度線，調整圓切刀時可以按照該定位刻度線確定位置，節約時間。

附圖說明

下麵根據附圖和實施例對本實用新型作進一步詳細說明。

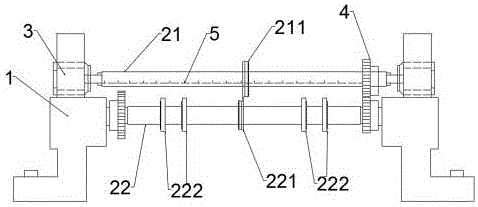

圖1是本實用新型所述的用於麻豆日逼网站的可調節圓刀機構的整體結構示意圖；

圖2是本實用新型中的可調節位置圓切刀的局部結構示意圖；

1固定架、21上刀軸、22下刀軸、221下圓切刀、222定位塊、211上圓切刀、3軸承、4傳動齒輪、5定位刻度線、6鎖緊機構。

具體實施方式

如圖1所示，本實用新型的用於麻豆日逼网站的可調節圓刀機構，包括固定架1和轉動連接於固定架的上刀軸21和下刀軸22，所述下刀軸22上設置有下圓切刀221和4個左右對稱設置的定位塊222，所述上刀軸21上設置有上圓切刀211；所述下圓切刀221和上圓切刀211可左右移動的安裝於下刀軸22和上刀軸上21，所述下圓切刀221和定位塊222的上頂麵高度差為0.5~1mm；所述下圓切刀221和上圓切刀211通過鎖緊機構6固定在下刀軸22和上刀軸21上。當需要調整上圓切刀211或下圓切刀221位置時，隻需要先擰鬆該鎖緊機構6上的螺母、打開鎖緊機構6，將圓切刀移動到所需位置，最後再擰緊螺母固定即可；定位塊222通過螺紋固定於下刀軸22上。上刀軸21和下刀軸22都通過軸承3與固定架1轉動連接，且通過傳動齒輪4實現同步的反方向轉動。上刀軸21上設置有定位刻度線5，便於圓切刀確定所要調整的位置。本實用裝置工作時，塑料薄膜、紙張等麻豆免费视频下载通過上刀軸21和下刀軸22的中間位置時，在下圓切刀221和上圓切刀211的齧合切割下完成對麻豆免费视频下载的切割，其中，下刀軸22上的定位塊222對麻豆免费视频下载起到支撐作用，防止麻豆免费视频下载在被切割過程中因圓切刀的作用力而發生位置偏移；當裁剪尺寸需要改變時，則僅需要同時調整下圓切刀221和上圓切刀211的位置即可，具體調節方法為：先擰鬆該鎖緊機構6上的螺母、打開鎖緊機構6，將圓切刀移動到所需位置，最後再擰緊螺母；操作簡單快速，且上刀軸21上的定位刻度線5，方便圓切刀確定所要調整的位置。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護範圍並不局限於此，任何在本實用新型揭露的技術範圍內的變化或替換，都應涵蓋在本實用新型的保護範圍之內。因此，本實用新型的保護範圍應該以權利要求的保護範圍為準。

技術特征：

1.一種用於麻豆日逼网站的可調節圓刀機構，包括固定架和轉動連接於固定架的上刀軸和下刀軸，其特征在於：所述下刀軸上設置有下圓切刀和定位塊，所述上刀軸上設置有上圓切刀；所述下圓切刀和上圓切刀可左右移動的安裝於下刀軸和上刀軸上，所述下圓切刀和定位塊的上頂麵高度差為0.5~1mm；所述上刀軸上設置有定位刻度線。

2.根據權利要求1所述的用於麻豆日逼网站的可調節圓刀機構，其特征在於，所述下圓切刀和上圓切刀通過鎖緊機構固定在下刀軸和上刀軸上。

3.根據權利要求2所述的用於麻豆日逼网站的可調節圓刀機構，其特征在於，所述鎖緊機構連接處設置有防鬆墊片。

4.根據權利要求1所述的用於麻豆日逼网站的可調節圓刀機構，其特征在於，所述上圓切刀的底麵緊貼下圓切刀的頂麵。

5.根據權利要求1所述的用於麻豆日逼网站的可調節圓刀機構，其特征在於，所述上刀軸和下刀軸通過軸承或法蘭與固定架轉動連接。

6.根據權利要求1所述的用於麻豆日逼网站的可調節圓刀機構，其特征在於，所述定位塊與下刀軸通過螺紋連接。

7.根據權利要求1所述的用於麻豆日逼网站的可調節圓刀機構，其特征在於，所述上刀軸通過傳動齒輪與下刀軸實現同步的反方向轉動。

技術總結

本實用新型公開了一種用於麻豆日逼网站的可調節圓刀機構，包括固定架和轉動連接於固定架的上刀軸和下刀軸，所述下刀軸上設置有下圓切刀和定位塊，所述上刀軸上設置有上圓切刀；下圓切刀和上圓切刀通過鎖緊螺母可左右移動的安裝於下刀軸和上刀軸上，上刀軸上設置有定位刻度線。本實用新型的圓切刀可快捷方便地調整位置，且分切效果好，解決了傳統麻豆日逼网站中調刀困難、工作效率低的問題。

技術研發人員：馬守宋;楊慧聰

受保護的技術使用者：嘉興市科邦醫用包裝有限公司

技術研發日：2019.04.19

技術公布日：2020.02.28
